next mounting easySPEED 2

Maximale Geschwindigkeit. Minimaler Druck.

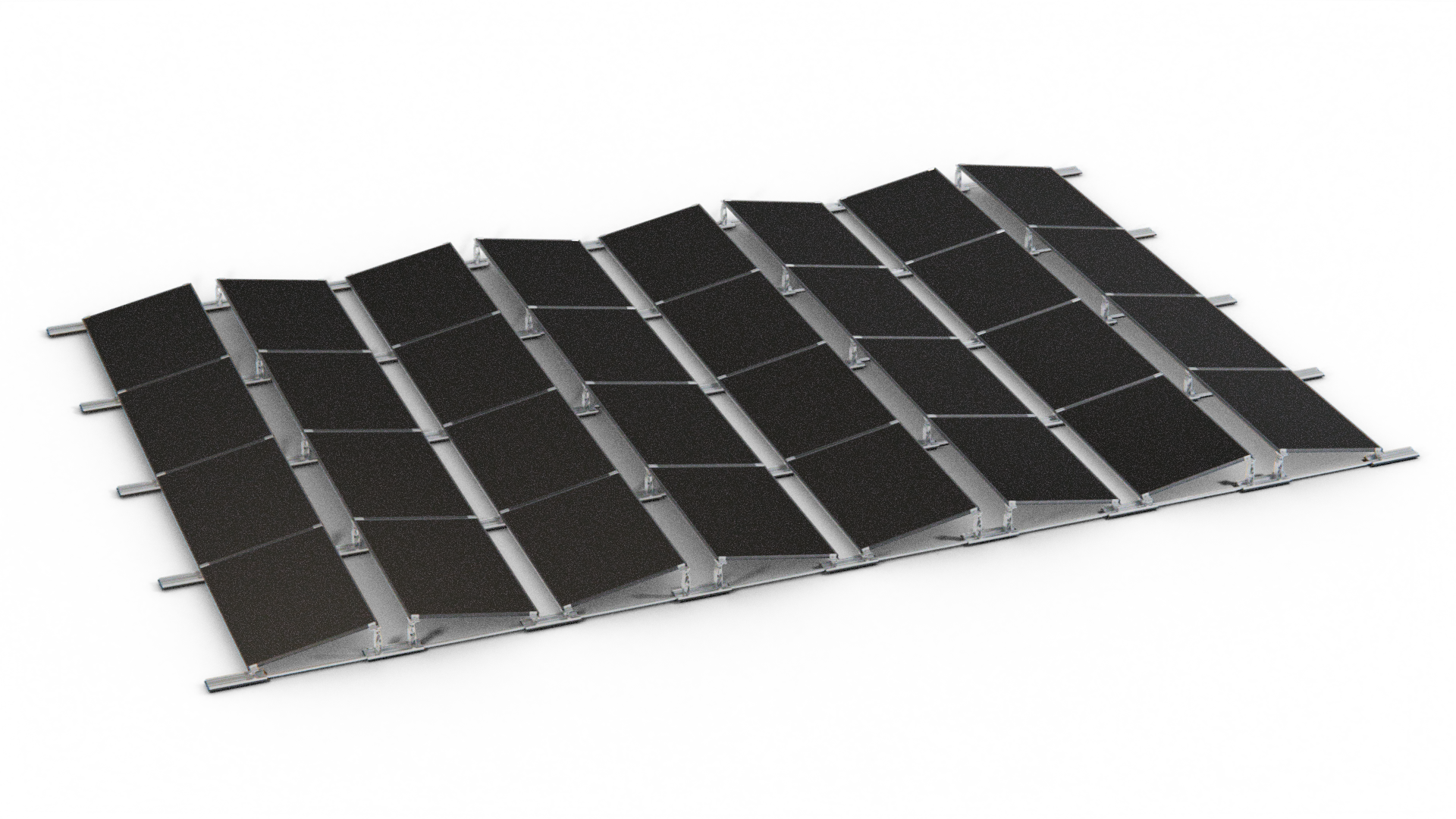

Photovoltaische Solaranlage mit mehreren schwarzen Solarzellen auf einem Metallrahmen.
Photovoltaische Solaranlage mit mehreren schwarzen Solarzellen auf einem Metallrahmen.

Das innovative Ost-West-Flachdachsystem vereint die Stabilität einer Schienenkonstruktion mit flexibler Plattenmontage. Dank extra großer Auflageplatten garantiert es höchste Lastverteilung und kompromisslosen Schutz für jede sensible Dachhaut – montiert mit nur einem Werkzeug.

next mounting easySPEED

Vorteile im Überblick

Aerodynamisch, materialschonend und dank innovativer Klick-Technik in Rekordzeit ohne Dachdurchdringung installiert: Das easySPEED 2 Montagesystem ist die technologische Evolution für gewerbliche und industrielle Flachdächer. Die durchdachte Kombination aus robuster Schienenstabilität und der Flexibilität einer Plattenmontage bietet die perfekte Antwort für Dächer mit minimalen Traglastreserven und empfindlichen Dämmungen.

Speziell entwickelt für die maximale Flächennutzung durch eine optimierte Ost-West-Belegung, steht das System für kompromisslose Wirtschaftlichkeit auf der freien Fläche. Durch die extrem großflächigen Auflageplatten der Fußelemente wird die statische Last so perfekt verteilt, dass selbst sensible Dachhäute und weiche Isolierungen dauerhaft geschützt bleiben. Die Installation wird auf ein Minimum an Handgriffen reduziert: Dank der hohen Vormontage der Baugruppen und der Fixierung mit nur einem einzigen Werkzeug entfallen fehleranfälliges Messen, Bohren oder Zuschnitte auf dem Dach komplett.

Neben der drastisch verkürzten Montagezeit bietet das System ein Höchstmaß an zertifizierter Sicherheit. Der integrierte Blitzschutz und die windkanalgeprüfte Aerodynamik garantieren absolute Standsicherheit selbst bei extremen Wetterereignissen. Ein hocheffizientes, ballastiertes System aus Premium-Aluminium, das Ihre Installationsgeschwindigkeit maximiert und das Dach Ihres Kunden spürbar entlastet.

Technische Daten

    • Modulares Hybrid Plattensystem für gerahmte Solarmodule auf Flachdächern.

    • Folien- und Bitumendächer (mit und ohne Wärmedämmung), Beton und Kiesdächer

    • 0° - 5°

    • Typ: Gerahmte Module

    • Maße: Breite: 900 – 1500 mm Länge: 1500 – 2500 mm

    • Ausrichtung: Horizontal Feldgröße: Max. 20 x 25 Meter Min. 4 Doppelmodule (auskragend 2 Doppelmodule)

    • Neigung: ~10° (typisch 9 - 12°, abhängig von Modulbreite)

    • Dachoberfläche: ~ 70 mm

    • Dachrand: Min. 600 mm

    • Wind: Bis zu 3,00 kN/m² (Soglast)

    • Schnee: Bis zu 5,76 kN/m²

    • Softwaregestützt auf Basis von Windkanaluntersuchungen und Baunormen

    • M8 (A2-70)

    • Max. 15 NM

    • Modulklemmen mit Erdungspins, Grundplatten, Verbindungsschiene in Längsund Querrichtung (H-Schiene & Querprofil), Ballastwannen, Kieswannen, Windleitbleche, Halterungsprofile für Windleitblech, Erdungsklemmen für Blitzstromtragfähigkeit

    • Tragende Verbindungsteile: Aluminium EN AW 6063 T66 und EN AW 6005A T6; Modulklemmen: Aluminium EN AW 6063 T66; Schrauben: rostfreier Stahl A2- 70, Windleitbleche und Ballastwannen; Stahl mit Alu-Zink-Beschichtung; Vlies: Polyester-Nadelfilz

Systemvorteile

    • Große Grundplatten mit langlebig verklebtem Vlies

    • Ökonomische Ballastierung für minimale Punktlasten und gleichmäßige Lastenverteilung

    • Durchdringungsfreie Ballastierung

    • Zuverlässige Ableitung von Blitzströmen bis 50 kA und Potenzialausgleich von DAkkS-akkrediter Prüfstelle geprüft und bestätigt

    • Statische Verlässlichkeit mittels Standsicherheitsnachweise erwiesen

    • Exzellente Windlastresistenz durch Windkanaltests optimiert

    • Druckwiderstand in Heavy Duty Ausführung ≤ 5,76 kN/m²

    • Kein Raupeneffekt bei Temperaturschwankungen dank optimaler Lagesicherung

    • Spannungsfreie Installation dank Kippgelenken

    • Flexibel einsetzbar für verschiedene Modulgrößen und -typen

    • Modulklemmung sowohl an der kurzen als auch an der langen Seite

    • Heavy Duty-Variante für hohe Lasten und anspruchsvolle Einsätze

    • Kompakte, kurze Bauteile für optimierten Transport, platzsparende Lagerhaltung und einfache Handhabung auf der Baustelle

    • Einfache Installation mit nur einem Werkzeug

    • Montage durch Montagelehre bereits ohne Module vor Ort möglich

Von der maximalen Flächennutzung bis zum kompromisslosen Dachschutz – diese Konstruktion ist präzise für Großprojekte gemacht, um Statik und Speed perfekt zu vereinen.

Downloads (demnächst verfügbar)

Technisches Datenblatt

Montageanleitung
