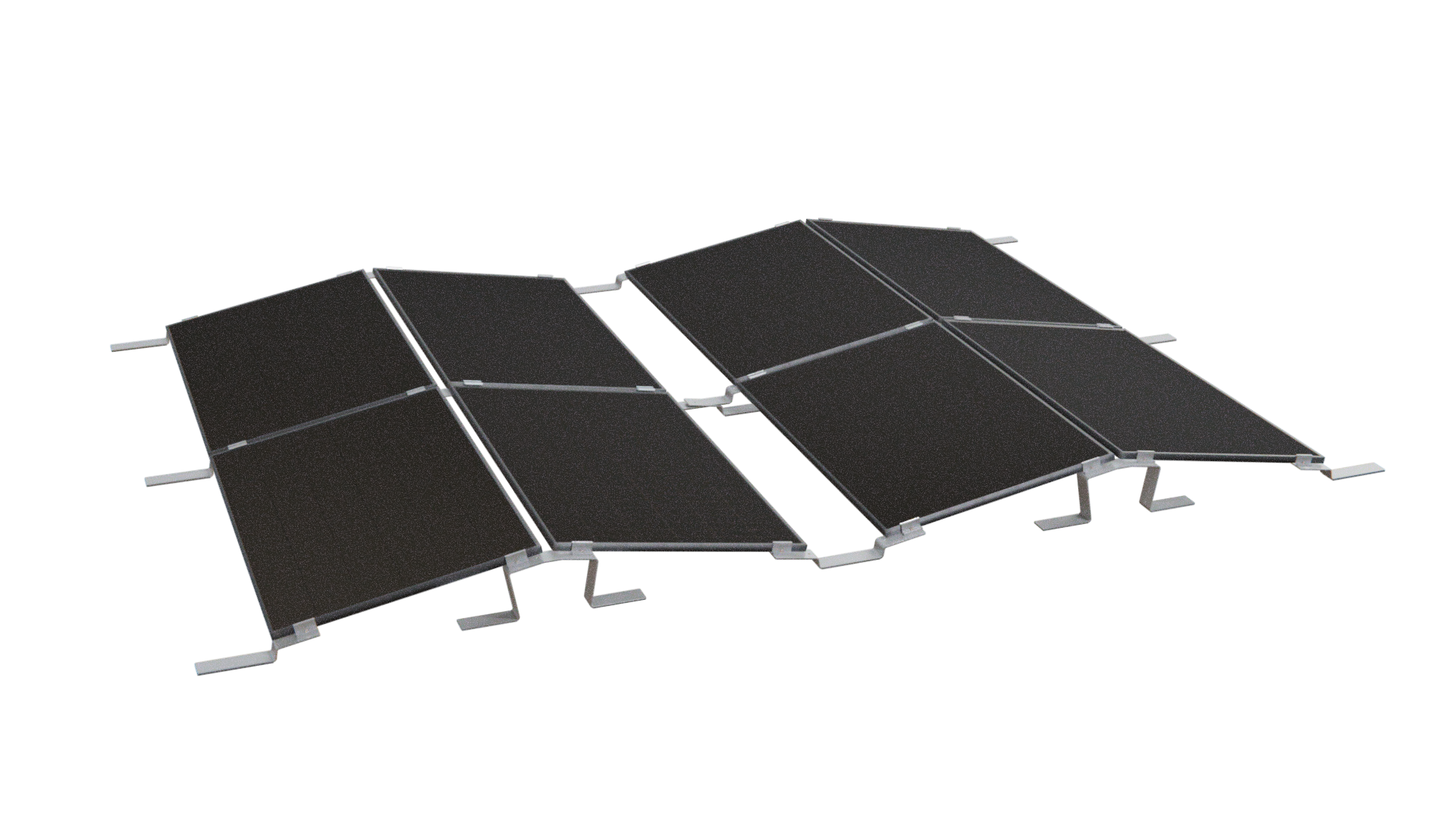

next mounting easyLIGHTDie statische Entlastung
für Ihr Flachdach.
Wo andere Systeme zu schwer sind, spielt easyLIGHT seine Stärken aus. Unser aerodynamisches Bügelsystem reduziert die mechanische Dachlast auf ein absolutes Minimum und ermöglicht die sichere dachdurchdringungsfreie Belegung selbst bei geringen Traglastreserven – windkanalgeprüft und extrem montagefreundlich.
next mounting easyGREENVorteile im Überblick
Aerodynamisch, ultraleicht und dank minimalem Materialaufwand unschlagbar effizient kalkuliert: Das easyLIGHT Montagesystem ist die ideale, dachdurchdringungsfreie Lösung für gewerbliche und private Flachdächer. Als extrem leichtes Bügelsystem wurde es speziell für Dächer mit minimalen Traglastreserven oder weichen Dämmungen entwickelt. Dank des durchdachten, windkanalgeprüften Strömungsprofils reduziert das System nicht nur das statische Eigengewicht auf dem Dach, sondern minimiert auch den benötigten Zusatzballast im Vergleich zu herkömmlichen Systemen drastisch.
Sowohl das System in Südausrichtung als auch die Variante East/West für die maximale Flächennutzung stehen für Flexibilität und eine Reduzierung der Systemkosten um rund 30 Prozent. Die Installation auf der Baustelle wird zum Kinderspiel: Wenige, universell einsetzbare Bauteile und ein extrem hoher Grad an werkseitig vormontierten Komponenten ersparen Ihren Teams mühsame Kleinarbeit. Ein einziger Steckschlüssel reicht aus, um das gesamte Feld fehlerfrei und in Rekordzeit zu fixieren.
Neben dem enormen Logistik- und Montagevorteil bietet easyLIGHT kompromisslose mechanische Stabilität: Mit den optionalen Alpinstützen bewältigt das System problemlos extreme Schneelasten bis zu 4,4 kN/m². Gefertigt aus nachhaltigem, CO₂-reduziertem metagreen-Recyclingaluminium und ausgestattet mit integrierten Erdungspins an den Modulklemmen, verbindet easyLIGHT zertifizierte Sicherheit mit unschlagbarer Prozesseffizienz bei jedem Großprojekt.
Technische Daten
-
Aerodynamisches Montagesystem für die Aufständerung von gerahmten PV-Modulen auf Flachdächern.
-
Auf Folien- und Bitumendächern mit und ohne Wärmedämmung unter der Abdichtung sowie Beton- und Kiesdächern und Gründächer auf Anfrage
-
950 – 1.150 mm × 1.500 – 2.250 mm (Breite × Länge)
-
E/W 10°
S 10°
-
easyLIGHT E/W 10 (8-18° interner Verschattungswinkel): 464 mm
easyLIGHT E/W 10 (10° interner Verschattungswinkel): 297 mm
easyLIGHT S10 (18° interner Verschattungswinkel): 527 mm
easyLIGHT S10 (25° interner Verschattungswinkel): 380 mm
-
25 m (Anpassung an höhere Gebäude auf Anfrage)
-
bis 5° ohne Dachanker möglich, über 5° nur mit Dachankern
-
Soglast bis 2.4 kN/m
-
easyLIGHT E/W 10 Standard bis 2.4 kN/m2
easyLIGHT E/W 10 Alpin bis 4.4 kN/m2
easyLIGHT S10 Standard bis 2.4 kN/m2
easyLIGHT S10 Alpin bis 4.4 kN/m2
easyLIGHT S15 Standard bis 2.4 kN/m2
easyLIGHT S15 Alpin bis 4.4 kN/m2
-
Modulklemmen mit Erdungspin, Flachdach-Bügel, Windleitbleche, Ballaststeine, Ballastwannen, Dachanker
-
Tragende Verbindungsteile aus Aluminium EN AW 6060 T64, Modulklemmen aus Aluminium EN AW 6063 T66, Schrauben aus rostfreiem Stahl A2-70, Windleitbleche und Ballastwannen aus Stahl mit Alu-Zink-Beschichtung, Bautenschutzmatte aus Polyester-Vlies
Systemvorteile
-
Durch den konsequenten Leichtbauansatz wird die mechanische Belastung des Gebäudes minimiert. Das macht easyLIGHT zur perfekten Wahl für Bestandsgebäude und Industriehallen mit knappen Lastreserven.
-
Dank des geschlossenen Systems und der im Windkanal optimierten Aerodynamik (inklusive Windleitblechen bei der Süd-Variante) reicht schon minimaler Zusatzballast für absolute Standsicherheit.
-
Weniger ist mehr: Das minimalistische Bügel-Konzept spart wertvolles Material ein. Das senkt nicht nur die Systemkosten drastisch, sondern schont auch das Projektbudget.
-
Keine Angst vor dem Winter: Mit den optionalen, verstärkten Alpinstützen widersteht das System enormen Drucklasten von bis zu 4,4 kN/m² – ideal für anspruchsvolle Bergregionen.
-
Die leichten, kompakt stapelbaren Komponenten reduzieren das Transportgewicht und das Frachtvolumen. Das bedeutet: Mehr Montagesystem pro LKW und spürbar sinkende Logistikkosten.
-
Die offene Geometrie der Konstruktion erlaubt einen ungehinderten Wasserabfluss nach allen Seiten. Das verhindert stehende Nässe unter den Modulen und schützt die Dachhaut langfristig.
Vom unschlagbaren Logistik- und Gewichtsvorteil bis zur extremen statischen Entlastung – dieses System wurde eigens für sensible Flachdächer entwickelt, um minimale Last mit maximaler Funktionalität zu vereinen.
Downloads (demnächst verfügbar)Technisches Datenblatt E/W 10°
Technisches Datenblatt S 10°
Montageanleitung E/W
Montageanleitung S
