next mounting easyPITCH boltDie direkteste Verbindung zwischen Statik und Tempo
Optimiert für den schnellen Workflow bei industriellen Großprojekten. Dank vormontierter Baugruppen und perfekt abgestimmter Systemkomponenten verankern Sie die Unterkonstruktion im Handumdrehen dauerhaft sicher im Tragwerk.
next mounting easyPITCHVorteile im Überblick

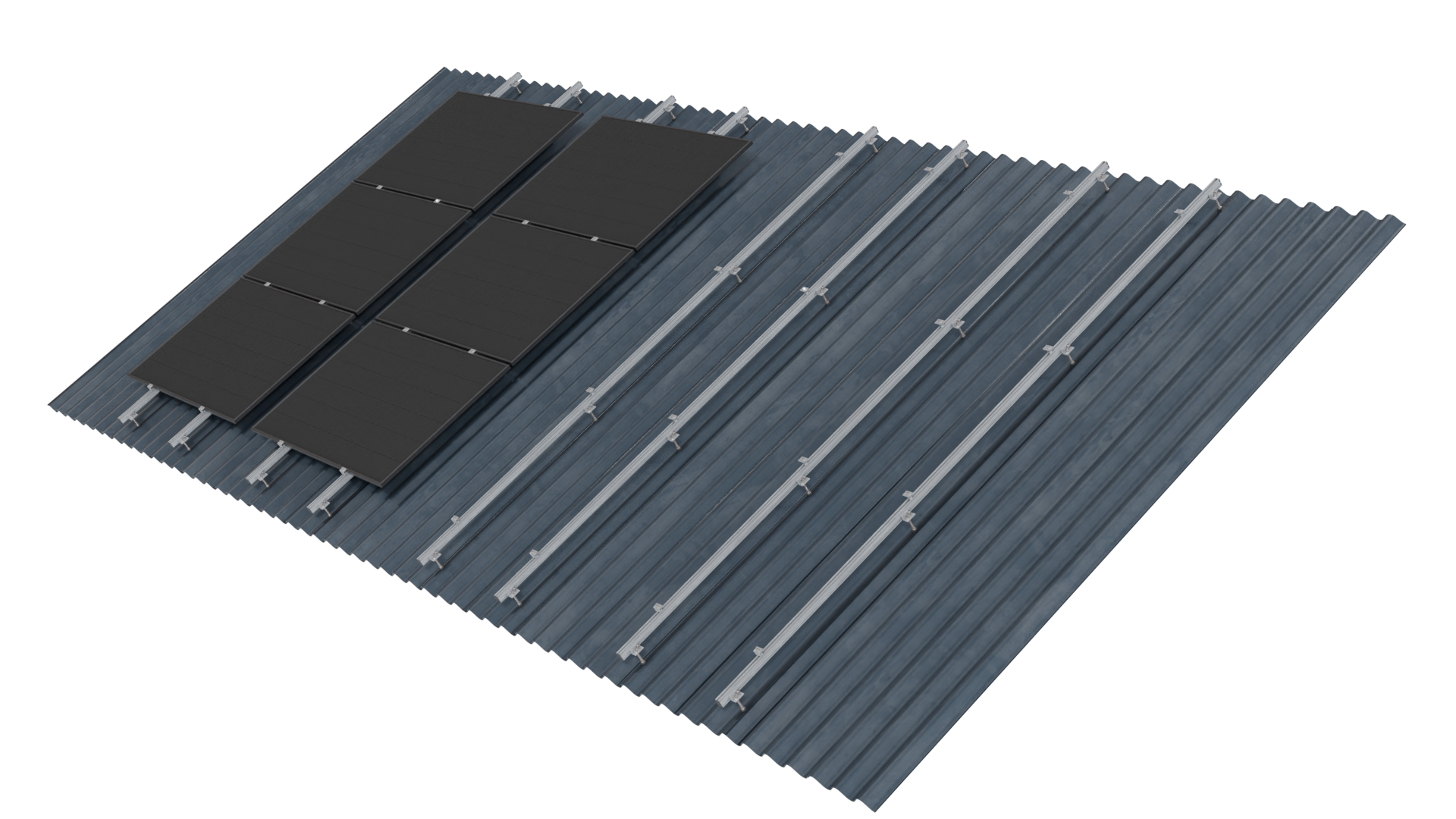

Die kompromisslos stabile und montagefreundliche Lösung für Industrie- und Gewerbedächer: Die easyPITCH bolt-Serie wurde speziell entwickelt, um PV-Anlagen sicher und dauerhaft auf Wellplatten (z. B. Faserzement) oder Trapezblechen zu verankern. Das System setzt genau dort an, wo maximale statische Zuverlässigkeit gefragt ist – bei der direkten Verbindung mit der tragenden Unterkonstruktion des Gebäudes. Ob Holzpfetten oder hochfeste Stahlunterkonstruktionen:
easyPITCH bolt sorgt für eine perfekt optimierte Kraftübertragung, die selbst extremen Wind- und Schneelasten souverän standhält.
Als durchdachte Produktfamilie löst das System die typischen Herausforderungen auf der Baustelle im Handumdrehen:
Präziser Höhenausgleich: Unebenheiten im Dachverlauf oder durchhängende Pfetten werden über die integrierte, stufenlose Höhenverstellung mühelos ausgeglichen, um ein absolut spannungsfreies und planes Modulfeld zu garantieren.
Spezialisierte Varianten: Maßgeschneiderte Stockschrauben-Geometrien mit optimierten Gewindeformen garantieren den perfekten Halt – sowohl beim tiefen Einschrauben in Holz als auch bei der Direktmontage auf harten Stahlpfetten.
Dauerhafter Witterungsschutz: Hochwertige, UV- und witterungsbeständige EPDM-Dichtungen sind exakt auf das System abgestimmt. Beim Festziehen pressen sie sich formschlüssig an die Dachhaut und garantieren jahrzehntelange Regendichtigkeit.
Technische Daten
-
Welleternit-Dach, Wellblechdach, Bitumendach
-
10°-60°
-
Stockschrauben, Solarbefestiger
-
Dachparallel
-
Dachbereiche F und G können gem. EN 1991-1-4 belegt werden
-
Horizontal und Vertikal
-
Länge und Breite beliebig
-
12 Meter in Schienenrichtung
-
werden Projektspezifisch mittels Planungssoftware ermittelt
-
25 Meter (höher auf Anfrage)
-
Tragende Komponenten aus Aluminium EN AW 6063 T66; Edelstahl V2A; Kleinteile aus rostfreiem Stahl A2-70; EPDM
Systemvorteile
-
Wellige oder unebene Dachstrukturen sind kein Hindernis. Das System erlaubt eine flexible Tiefen- und Höhenjustierung, um die Tragprofile absolut eben und spannungsfrei auszurichten.
-
Egal welches Tragwerk Sie vorfinden: Die Serie bietet die statisch exakt passenden Schraubengeometrien mit Spezialgewinden für die sichere Verankerung in Holz oder Stahl.
-
Keine Kompromisse beim Feuchtigkeitsschutz: Die langlebigen EPDM-Dichtungen passen sich beim Anziehen perfekt der Dachoberfläche an und dichten den Montagepunkt dauerhaft und zuverlässig ab.
-
Auf dem Dach zählt jede Minute. Dank des hohen Grads an werkseitig vormontierten Komponenten lässt sich das System intuitiv und mit minimalem Werkzeugeinsatz in fließenden Arbeitsschritten installieren.
-
Die Kombination aus witterungsbeständigen Edelstahl-Schrauben und langlebigen Aluminium-Bauteilen garantiert eine jahrzehntelange, wartungsfreie Lebensdauer der gesamten Unterkonstruktion.
Felsenfester Halt im Tragwerk, stufenlose Präzision auf dem Dach: Schrauben, ausrichten, fertig.
Downloads (demnächst verfügbar)Technisches Datenblatt
Montageanleitung
