next mounting easyPITCHHier läuft die Montage!
Unsere smarte Montagelösungen für Trapezblech, Sandwich und Tonnendächer. Vergessen Sie langes Ablängen und schweres Schleppen: Mit spanloser Fixierung und werkseitig vorgeklebten EPDM-Dichtungen bringen Sie maximale Leistung in Rekordzeit aufs Blech – wahlweise als ultrakompakter Klick-Halter oder als flexible Brückenlösung.
next mounting easyPITCHVorteile im Überblick
Die direkte und hocheffiziente Lösung für die PV-Montage auf Trapezblech-, Sandwich- und Tonnendächern: Die easyPITCH Trapez-Serie wurde speziell für ein schnelles, reibungsloses Ineinandergreifen aller Montageschritte auf dem Metalldach entwickelt. Das durchdachte System setzt auf maximale Materialreduktion, kompakte Logistik und eine werkzeugschonende Installation direkt vor Ort.
Die Montage funktioniert komplett spanfrei: Spezielle, selbstschneidende Schrauben fixieren die Komponenten direkt in der Hochsicke. Das verhindert gefährliche Metallspäne und schützt die Dachhaut konsequent vor Rostbildung. Für absolute Dichtigkeit sorgt die werkseitig vorgeklebte, UV-beständige EPDM-Dichtung – sie versiegelt jeden Bohrpunkt sofort in einem einzigen Arbeitsschritt.
Technische Daten
-
Trapezblechdach, Trapezblechdach gewölbt
-
max. 45°
max. 45° Trapezblechbrücke,
max. 13° oder 15° bei Leichtaufständerung
-
Kurzschiene - Stahlblech min. 0,4 mm; Aluminium min 0,5 mm
Brücke - Stahlblech min. 0,5 mm, Aluminium min. 0,8 mm
-
Kurzschiene; Minimum Breite 22 mm (25mm empfohlen)
Brücke: Minimum Breite 25 mm
-
Kurzschiene: beliebig
Trapezblechbrücke 400: 100 - 170 / 190 - 333 mm
Trapezblechbrücke 250: 65 - 207 mm
-
mittels Bohrschauben
-
Dachparallel
-
Kurzschiene: Horizontal
Brücke: Vertikal + Horizontal
-
max. 12 Meter in Modul-Klemmrichtung
-
≤ 25 m (höher auf Anfrage)
-
Tragende Komponenten aus Aluminium EN AW 6063 T66; Kleinteile aus rostfreiem Stahl A2-70; EPDM
Systemvorteile
-
Die speziellen, selbstschneidenden Bohrschrauben fixieren das System direkt in der Hochsicke – völlig ohne Vorbohren. Da keine Metallspäne entstehen, bleibt das Dach dauerhaft vor Korrosion geschützt.
-
Maximale Sicherheit ohne Zusatzaufwand: Unter den Elementen ist die witterungsbeständige EPDM-Dichtung bereits ab Werk vormontiert. Das dichtet die Bohrpunkte beim Verschrauben sofort zuverlässig ab.
-
Durch die kurzen, handlichen Komponenten sparen Sie wertvollen Platz im Transporter sowie im Lager. Das sorgt für ein extrem einfaches Handling und schnellen Transport auf der Baustelle.
-
Durch die direkte Fixierung an der langen Modulrahmenseite bleibt die maximale Belastbarkeit der Module selbst bei hohen Schnee- und Windlasten voll erhalten – bei minimalem Materialeinsatz.
-

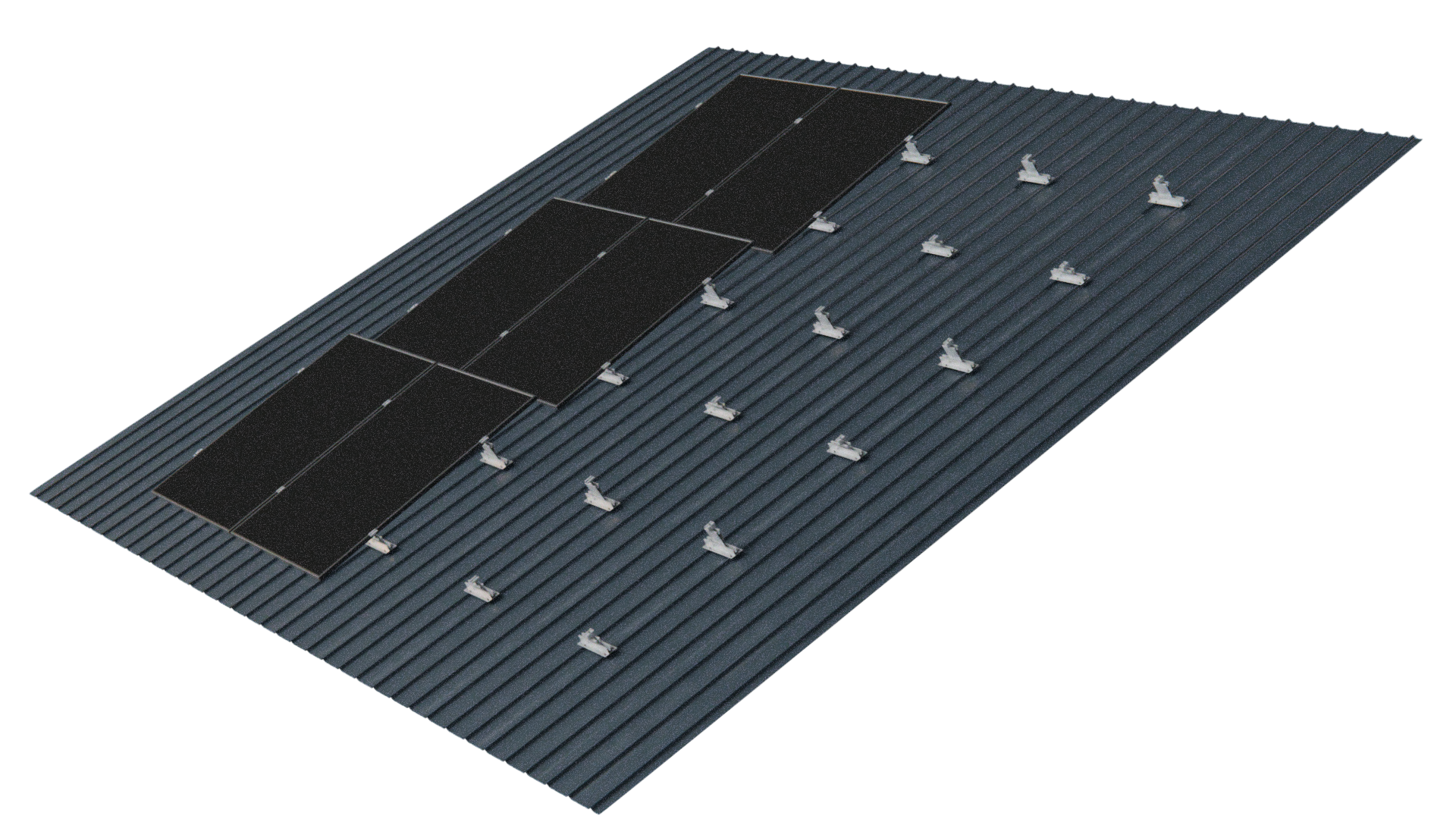

Der Allrounder für anspruchsvolle Metalldächer. Erlaubt die vertikale und horizontale Modulmontage, überbrückt Wellungen, leitet Lasten bei Sandwichdächern sicher ab und ermöglicht leichte Aufständerungen (5°/7°)
Kein Bohren, kein Verschnitt, kein langes Gerede – diese Trapezblech-Lösungen bringen PV-Anlagen spanlos schnell und absolut wasserdicht aufs Blech.
Downloads (demnächst verfügbar)Technisches Datenblatt
Montageanleitung
