next mounting easyGROUNDAerodynamischer Leichtbau ohne Rammung.
Das innovative Ost-West-Freiflächensystem für anspruchsvolle Untergründe. easyGROUND benötigt kein schweres Rammgerät und wird stattdessen ballastiert oder über flache Erdschrauben verankert – die perfekte, oberflächenschonende Lösung für Deponien, Konversionsflächen und felsige Böden.
next mounting easyMONOVorteile im Überblick

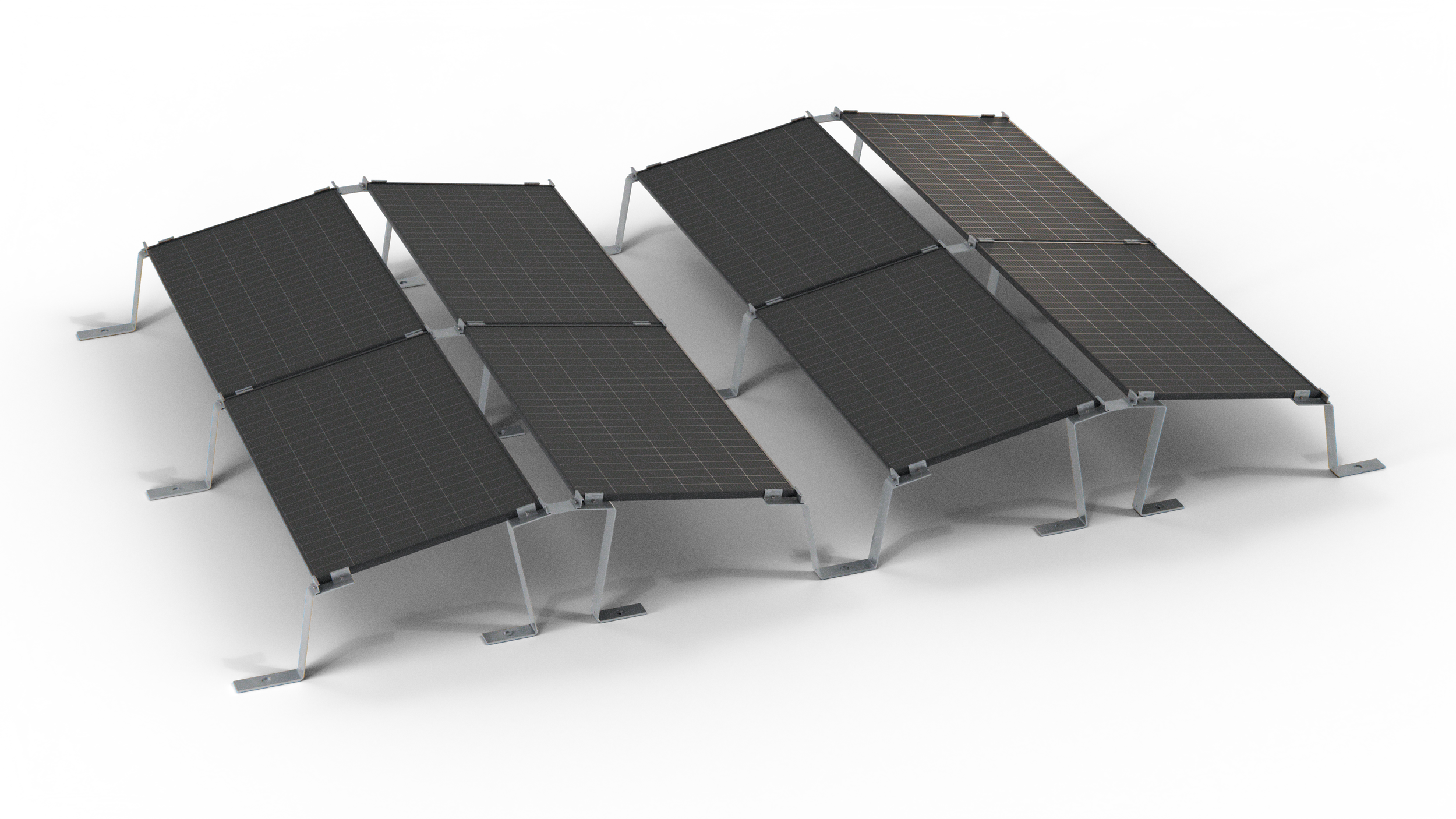

Aerodynamisch optimiert, extrem materialeffizient und ohne schweres Rammgerät im Gelände installiert: Das easyGROUND Montagesystem ist die technologische Speziallösung für Photovoltaik-Großanlagen auf anspruchsvollen Freiflächen. Das dachdurchdringungsfreie und bodenschonende Ost-West-System wurde gezielt für Areale entwickelt, auf denen eine klassische Rammung unzulässig oder unmöglich ist – wie etwa auf versiegelten Deponiekörpern, Konversionsflächen, steinigen Untergründen oder Asphalt. Durch das aerodynamische Design im geschlossenen Verbund wird der Windwiderstand auf ein Minimum reduziert, was den Ballastierungsbedarf im Feld drastisch senkt.
Die Verankerung erfolgt flexibel und völlig zerstörungsfrei: Je nach Projektanforderung wird easyGROUND entweder über flach eingebrachte Erdschrauben fixiert oder mittels standardisierter Betonplatten ballastiert. Das System steht für eine enorme Material- und Kostenersparnis von bis zu 50 Prozent gegenüber herkömmlichen Freiland-Konstruktionen. Die Logistik und der Aufbau auf der Baustelle werden radikal vereinfacht. Da alle Komponenten als kompakte Bausätze geliefert werden und die Installation mit nur einem einzigen Werkzeug erfolgt, lässt sich das gesamte System in Rekordzeit und ohne Flurschäden durch schwere Baumaschinen realisieren.
Neben dem unschlagbaren Montage- und Transportvorteil bietet easyGROUND maximale statische Sicherheit. Die robuste Dreiecks-Konstruktion aus langlebigem Aluminium ist windkanalgeprüft und garantiert eine optimale, gleichmäßige Lastverteilung auf den Untergrund. Ein durchgängiger Potenzialausgleich ist bereits integriert, um höchste elektrische Sicherheit ohne Zusatzaufwand zu gewährleisten. Ein hochwirtschaftliches System, das ungenutzte Sonderflächen erschließt und Ihre Installationsgeschwindigkeit im Freiland maximiert.
Technische Daten
-
Aerodynamisches Montagesystem für die Aufständerung von gerahmten PV-Modulen auf Freiflächen.
-
Auf Grün- und Ackerland sowie auf Sand, Kies, Schotter, Beton oder Asphalt
-
950 – 1.150 mm × 1.500 – 2.250 mm (Breite × Länge)
-
10°, beidseitig
-
ca. 400 mm
-
bis 10° ohne Bodenanker möglich, über 10° nur mit Bodenanker
-
Min. 2 Doppelreihen je 2 Module
Max. 12 × 16 Doppelreihen, 384 Module oder 25 × 40 m
-
Soglast bis 2.4 kN/m2
-
Drucklast bis 2.4 kN/m2
-
Modulklemmen mit Erdungspin, Freiflächen-Bügel, Ballaststeine, Ballastwannen, Erdanker
-
Tragende Verbindungsteile aus Aluminium EN AW 6060 T64, Modulklemmen aus Aluminium EN AW 6063 T66, Schrauben aus rostfreiem Stahl A2-70, Windleitbleche und Ballastwannen aus Stahl mit Alu-Zink-Beschichtung, Bautenschutzmatte aus Polyester-Vlies
Systemvorteile
-
Keine Erschütterungen, keine Tiefenbohrung: Das System kommt komplett ohne Rammprofile aus. Dadurch eignet es sich perfekt für sensible Deponieabdichtungen, Altlastenflächen oder felsigen Untergrund.
-
Durch die clevere, aerodynamisch optimierte Ost-West-Geometrie wird im Vergleich zu klassischen Süd-Freilandsystemen bis zu 50 Prozent weniger Material benötigt – das senkt die Projektkosten drastisch.
-
Sie haben die Wahl: Die Konstruktion kann entweder werkzeuglos über Betonplatten ballastiert oder über flache, bodenschonende Erdschrauben windsicher im Untergrund fixiert werden.
-
Zeitersparnis auf der Baustelle: Die gesamte Unterkonstruktion sowie die Modulmontage lassen sich mit nur einem einzigen Werkzeug realisieren. Das minimiert Fehlerquellen und beschleunigt den Baufortschritt.
-
Die geschlossene Ost-West-Struktur bildet eine aerodynamische Einheit. Die Konstruktion wurde im Windkanal getestet und verteilt auftretende Wind- und Schneelasten optimal und flächig auf den Boden.
-
Die leichten Aluminium-Komponenten werden platzsparend in perfekt abgestimmten Bausätzen geliefert. Das reduziert das Transportvolumen auf ein Minimum und erleichtert das Handling im unwegsamen Gelände.
Vom rammfreien Schutz sensibler Böden bis zur enormen Materialersparnis – dieses System wurde eigens für anspruchsvolle Freiflächen entwickelt, um extreme Wirtschaftlichkeit mit maximaler Bodenschonung zu vereinen.
Downloads (demnächst verfügbar)Technisches Datenblatt
Montageanleitung
