next mounting easyGREEN

Grüne Energie auf grünem Dach. Ganz einfach.

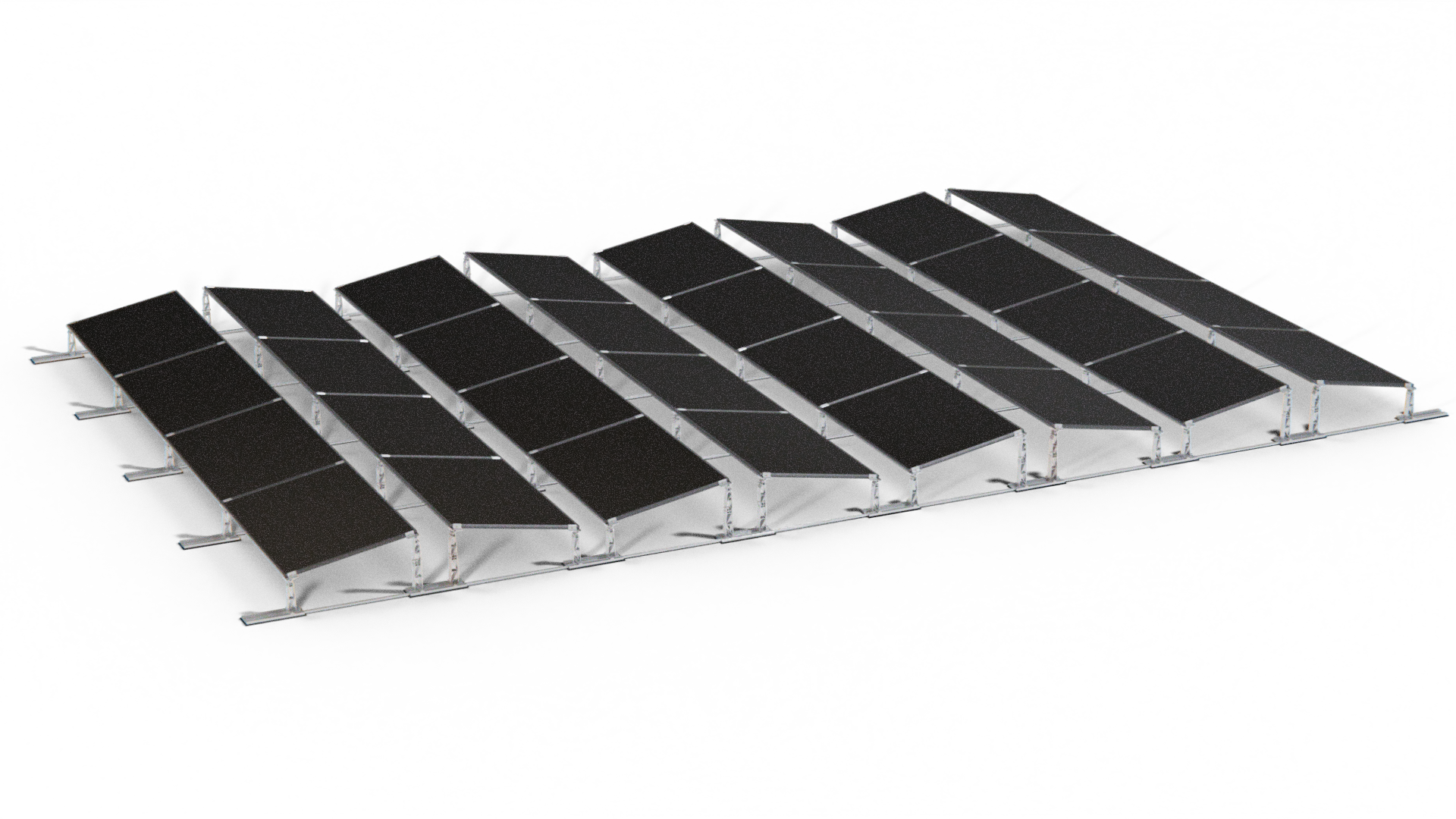

Photovoltaik-Solarpanelle auf einem Gestell.
Photovoltaik-Solarpanelle auf einem Gestell.

Die smarte Evolution für begrünte Flachdächer und Blue Roofs. Unser modulares System vereint die Stabilität einer Schienenkonstruktion mit der Flexibilität einer Plattenmontage – für maximalen Solarertrag bei vollem Freiraum und Schutz für Ihre Dachbepflanzung.

next mounting easyGREEN

Vorteile im Überblick

Statisch geprüft, umweltfreundlich und dank innovativer Stützadapter perfekt auf die Symbiose aus Natur und Technik abgestimmt: Das easyGREEN Montagesystem ist die zukunftssichere B2B-Lösung für begrünte Flachdächer und Blue Roofs. Als intelligente Weiterentwicklung unserer easySPEED-Serie hebt das System die Solarmodule auf großzügige 300 mm Abstand zur Dachfläche an. Das sorgt für ausreichend Licht und Luft für die Dachbepflanzung, garantiert einen ungehinderten Wasserablauf und steigert den Modulertrag dank natürlicher Kühlung um bis zu 5 Prozent.

Egal ob bei der Erstplanung oder zur unkomplizierten Nachrüstung auf bereits bestehenden Begrünungen – das System steht für kompromisslose Wirtschaftlichkeit auf sensiblen Flächen. Die breiten Basisplatten sorgen für eine optimale Lastverteilung ohne Punktbelastung, sodass die empfindliche Dachhaut absolut dachdurchdringungsfrei geschützt bleibt. Auf der Baustelle überzeugt easyGREEN durch radikalen Werkzeugminimalismus: Dank der cleveren Steck- und Schraubtechnik lässt sich die gesamte Unterkonstruktion mit nur einem einzigen Werkzeug in Rekordzeit installieren.

Neben der drastisch verkürzten Montagezeit bietet das System höchste statische Sicherheit nach Windkanaltests, einen durchgängigen Potenzialausgleich sowie zertifizierte Blitzstromtragfähigkeit. Gefertigt in Europa aus nachhaltigem, CO₂-reduziertem metagreen-Recyclingaluminium, liefert easyGREEN die perfekte, grüne Verbindung aus statischer Verlässlichkeit und maximalem Montagekomfort.

Technische Daten

    • Modulares Hybrid Plattensystem für gerahmte Solarmodule auf Flachdächern.

    • Folien- und Bitumendächer (mit und ohne Wärmedämmung), Beton und Kiesdächer

    • 0° - 5°

    • Typ: Gerahmte Module

    • Maße: Breite: 900 – 1500 mm Länge: 1500 – 2500 mm

    • Ausrichtung: Horizontal Feldgröße: Max. 20 x 25 Meter Min. 4 Doppelmodule (auskragend 2 Doppelmodule)

    • Neigung: ~10° (typisch 9 - 12°, abhängig von Modulbreite)

    • Dachoberfläche: ~ 70 mm

    • Dachrand: Min. 600 mm

    • Wind: Bis zu 3,00 kN/m² (Soglast)

    • Schnee: Bis zu 5,76 kN/m²

    • Softwaregestützt auf Basis von Windkanaluntersuchungen und Baunormen

    • M8 (A2-70)

    • Max. 15 NM

    • Modulklemmen mit Erdungspins, Grundplatten, Verbindungsschiene in Längsund Querrichtung (H-Schiene & Querprofil), Ballastwannen, Kieswannen, Windleitbleche, Halterungsprofile für Windleitblech, Erdungsklemmen für Blitzstromtragfähigkeit

    • Tragende Verbindungsteile: Aluminium EN AW 6063 T66 und EN AW 6005A T6; Modulklemmen: Aluminium EN AW 6063 T66; Schrauben: rostfreier Stahl A2- 70, Windleitbleche und Ballastwannen; Stahl mit Alu-Zink-Beschichtung; Vlies: Polyester-Nadelfilz

Systemvorteile

    • Große Grundplatten mit langlebig verklebtem Vlies

    • Ökonomische Ballastierung für minimale Punktlasten und gleichmäßige Lastenverteilung

    • Durchdringungsfreie Ballastierung

    • Zuverlässige Ableitung von Blitzströmen bis 50 kA und Potenzialausgleich von DAkkS-akkrediter Prüfstelle geprüft und bestätigt

    • Statische Verlässlichkeit mittels Standsicherheitsnachweise erwiesen

    • Exzellente Windlastresistenz durch Windkanaltests optimiert

    • Druckwiderstand in Heavy Duty Ausführung ≤ 5,76 kN/m²

    • Kein Raupeneffekt bei Temperaturschwankungen dank optimaler Lagesicherung

    • Spannungsfreie Installation dank Kippgelenken

    • Flexibel einsetzbar für verschiedene Modulgrößen und -typen

    • Modulklemmung sowohl an der kurzen als auch an der langen Seite

    • Heavy Duty-Variante für hohe Lasten und anspruchsvolle Einsätze

    • Kompakte, kurze Bauteile für optimierten Transport, platzsparende Lagerhaltung und einfache Handhabung auf der Baustelle

    • Einfache Installation mit nur einem Werkzeug

    • Montage durch Montagelehre bereits ohne Module vor Ort möglich

Vom ungehinderten Pflanzenwachstum bis zur blitzschnellen Ein-Werkzeug-Montage – dieses System wurde eigens für grüne Flachdächer entwickelt, um Ökologie und maximalen Solarertrag perfekt zu vereinen.

Downloads (demnächst verfügbar)

Technisches Datenblatt

Montageanleitung

Ein Bildschirm mit technischen Dokumenten über Systemdachsysteme, offen mit Diagrammen und Texten in deutscher Sprache.
Ein Bildschirm mit technischen Dokumenten über Systemdachsysteme, offen mit Diagrammen und Texten in deutscher Sprache.
