next mounting easyPITCHDie Komplettlösung für jedes Ziegeldach.
Unsere vielseitige Dachhaken-Serie bietet für jede Ziegelart und jeden Einsatzzweck die perfekte Verbindung. Mit 3-facher Verstellbarkeit, optimierter Lasteinleitung und einer hochfesten Aluminiumlegierung meistern Sie jede Herausforderung direkt auf dem Dach.
next mounting easyPITCHVorteile im Überblick
Die technologische Antwort auf die Vielfalt moderner Ziegeldächer: Die easyPITCH Dachhaken-Serie bietet als umfassende Produktfamilie für nahezu jede Ziegelart und jeden architektonischen Einsatzzweck den exakt passenden Haken. Aufwendige Suchen nach Sonderlösungen gehören damit der Vergangenheit an.
Ihre Vorteile bei der Installation:
Lineare Höhenverstellung: Die Justierung unterhalb des Ziegels erfolgt absolut linear und ohne diagonalen Versatz. Mit einem variablen Bereich von 39 bis 51 mm werden alle gängigen Lattungshöhen nahtlos abgedeckt.
3-fache Verstellbarkeit: Jeder Haken lässt sich an drei Achsen direkt vor Ort flexibel anpassen, um ein absolut ebenes und spannungsfreies Modulfeld zu garantieren.
Maximales Bautempo: Dank des hohen Grads an werkseitig vormontierten Komponenten entfällt das zeitraubende Zusammensetzen von Einzelteilen auf der Baustelle

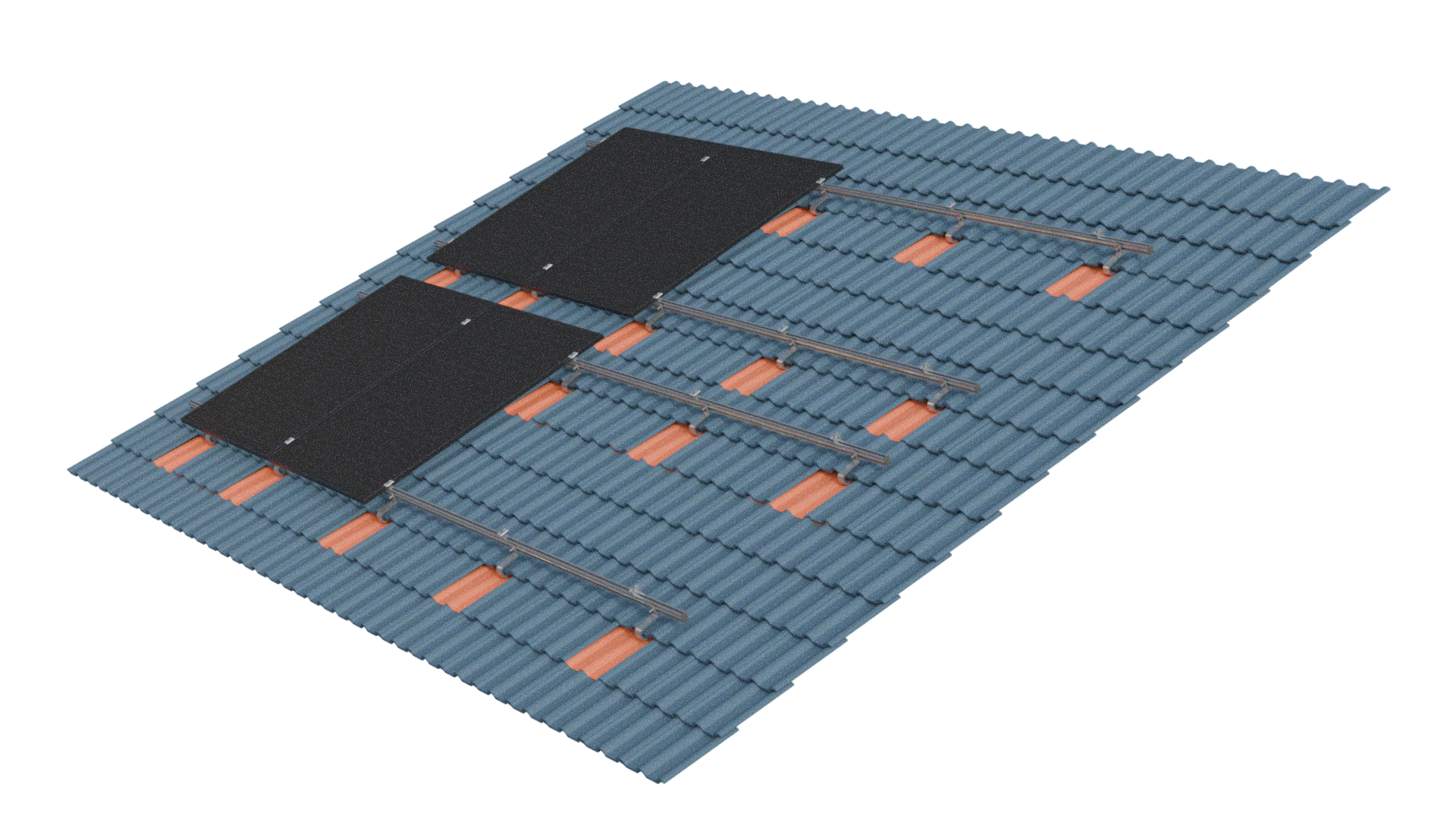

Ob für eine klassische einlagige Schienenmontage oder den statisch anspruchsvollen Kreuzverbund – easyPITCH passt sich jedem Modullayout flexibel an
Technische Daten
-
Ziegel-, Schiefer-, Biberschwanzdächer
-
10°-60°
-
Tellerkopfschrauben
-
Dachparallel
-
Dachbereiche F und G können gem. EN 1991-1-4 belegt werden
-
Vertikal und horizontal
-
Länge und Breite beliebig
-
12 Meter in Schienenrichtung
-
Werden projektspezifisch mittels unserer Planungssoftware ermittelt
-
25 Meter (höher auf Anfrage)
-
Tragende Komponenten aus Aluminium EN AW 6005 T6; EN AW 7020 T6; EN AW 6063 T66 und Edelstahl 1.4301; Kleine Teile aus rostfreiem Stahl A2-70
Systemvorteile
-
Ob klassische Dachpfanne, Schiefer, Bieber oder anspruchsvolle Eindeckung: Die easyPITCH-Reihe bietet eine lückenlose Auswahl an Dachhaken für jeden spezifischen Einsatzzweck.
-
Perfekte Anpassung an jede Dachunebenheit: Jeder Haken der Serie lässt sich an drei Achsen direkt vor Ort justieren, um eine absolut ebene und spannungsfreie Montage der Solarmodule zu garantieren.
-
Die präzise Höhenjustierung von 39 bis 51 mm unterhalb des Dachziegels erfolgt rein vertikal. Dadurch bleibt die exakte Positionierung der Profile ohne seitliche Abweichungen perfekt erhalten.
-
Durch den Einsatz einer härteren Aluminiumlegierung und einer statisch optimierten Lastübertragung hält das System extremen mechanischen Wind- und Schneelasten problemlos stand.
-
Zeitersparnis bei jedem Handgriff: Die Komponenten werden weitgehend vormontiert geliefert. Ihr Team spart wertvolle Minuten pro Haken, da kein mühsames Zusammensetzen von Kleinteilen nötig ist.
-
Maximale Freiheit bei der Konstruktion: Die Geometrie der easyPITCH-Haken erlaubt sowohl die klassische einlagige Montage der Trägerprofile als auch die Installation im hochstabilen Kreuzschienenverbund.

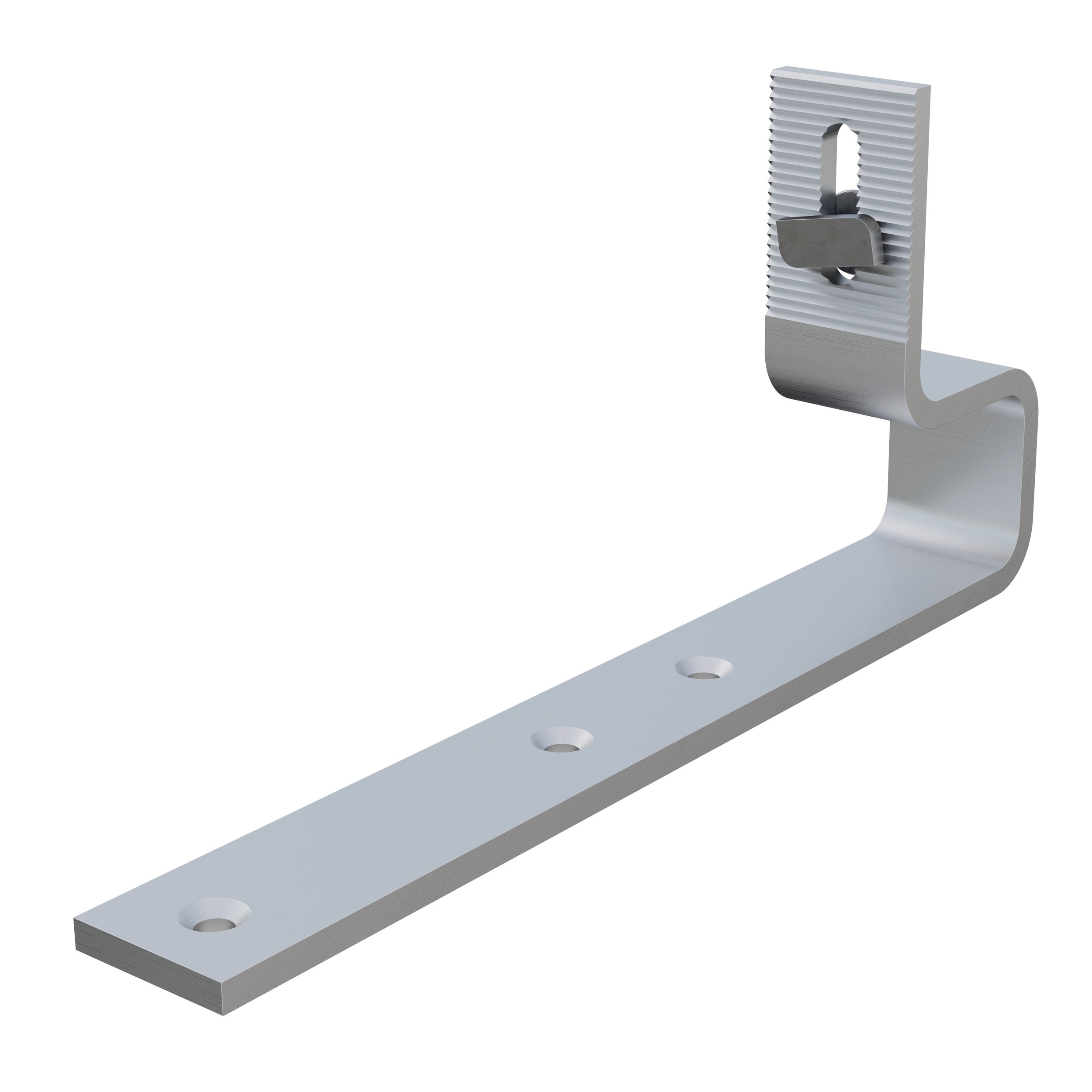

DH Schiefer Uni

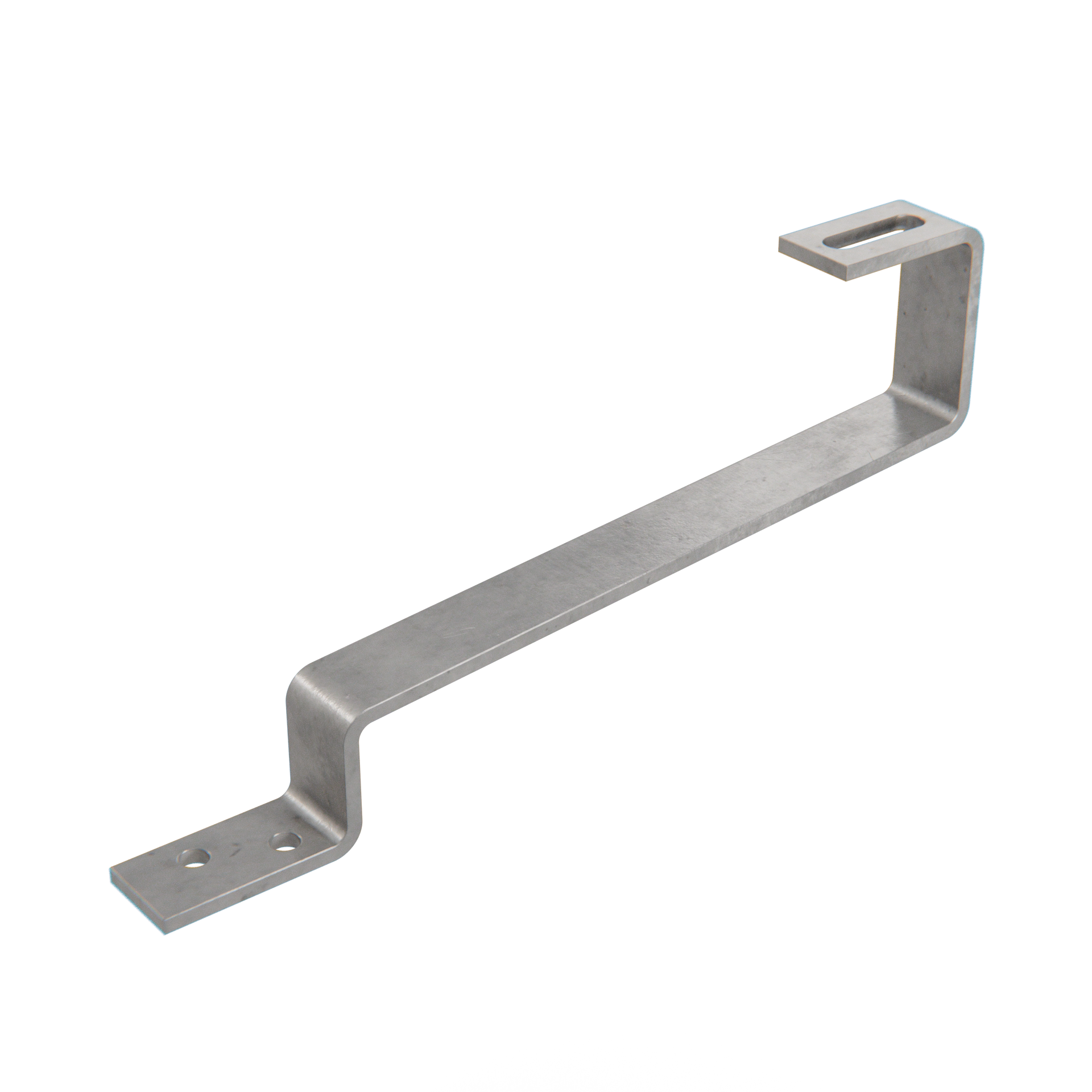

DH Biber

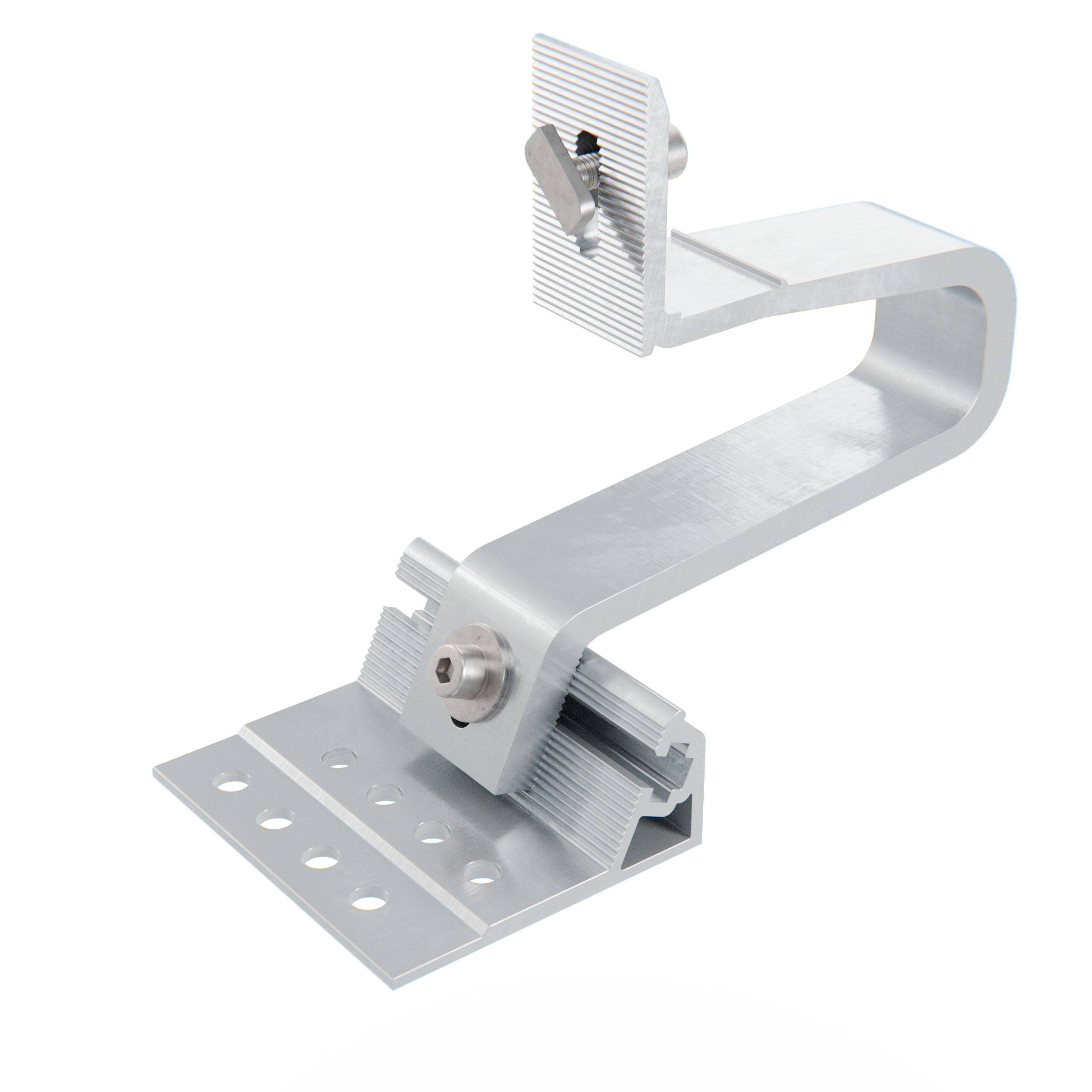

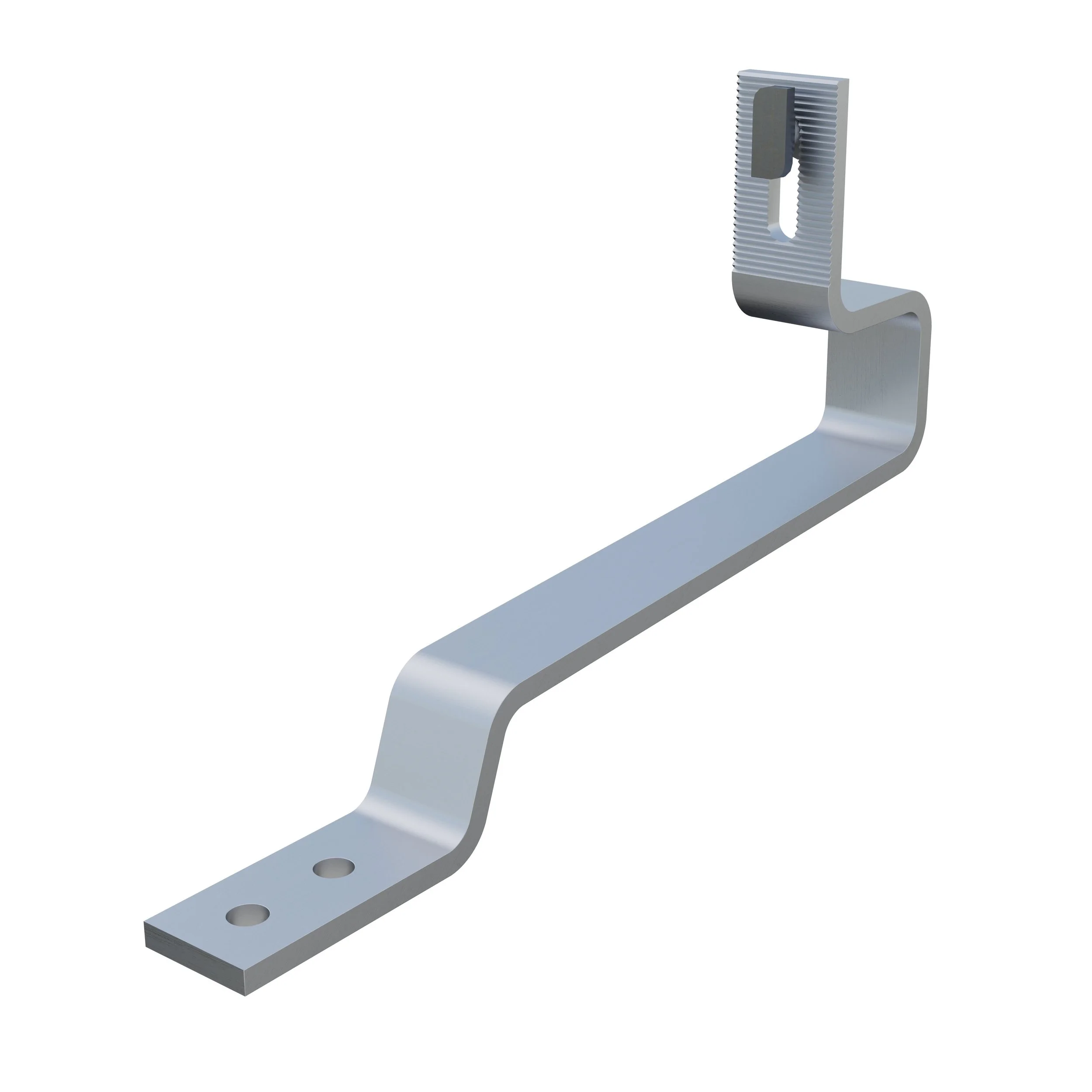

RH Biber Uni
RH Biber Uni

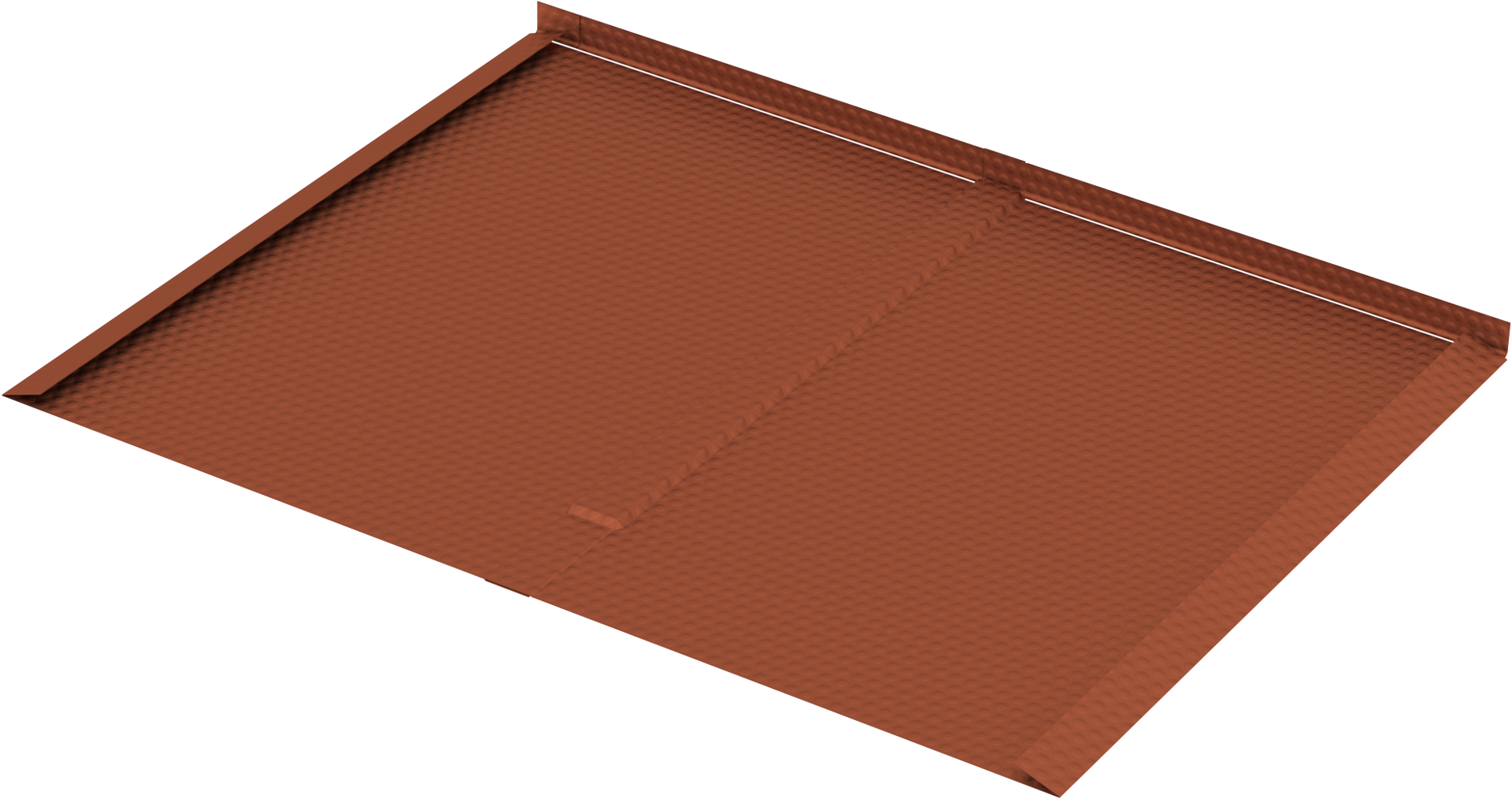

Ziegelersatzplatte Kupferbraun

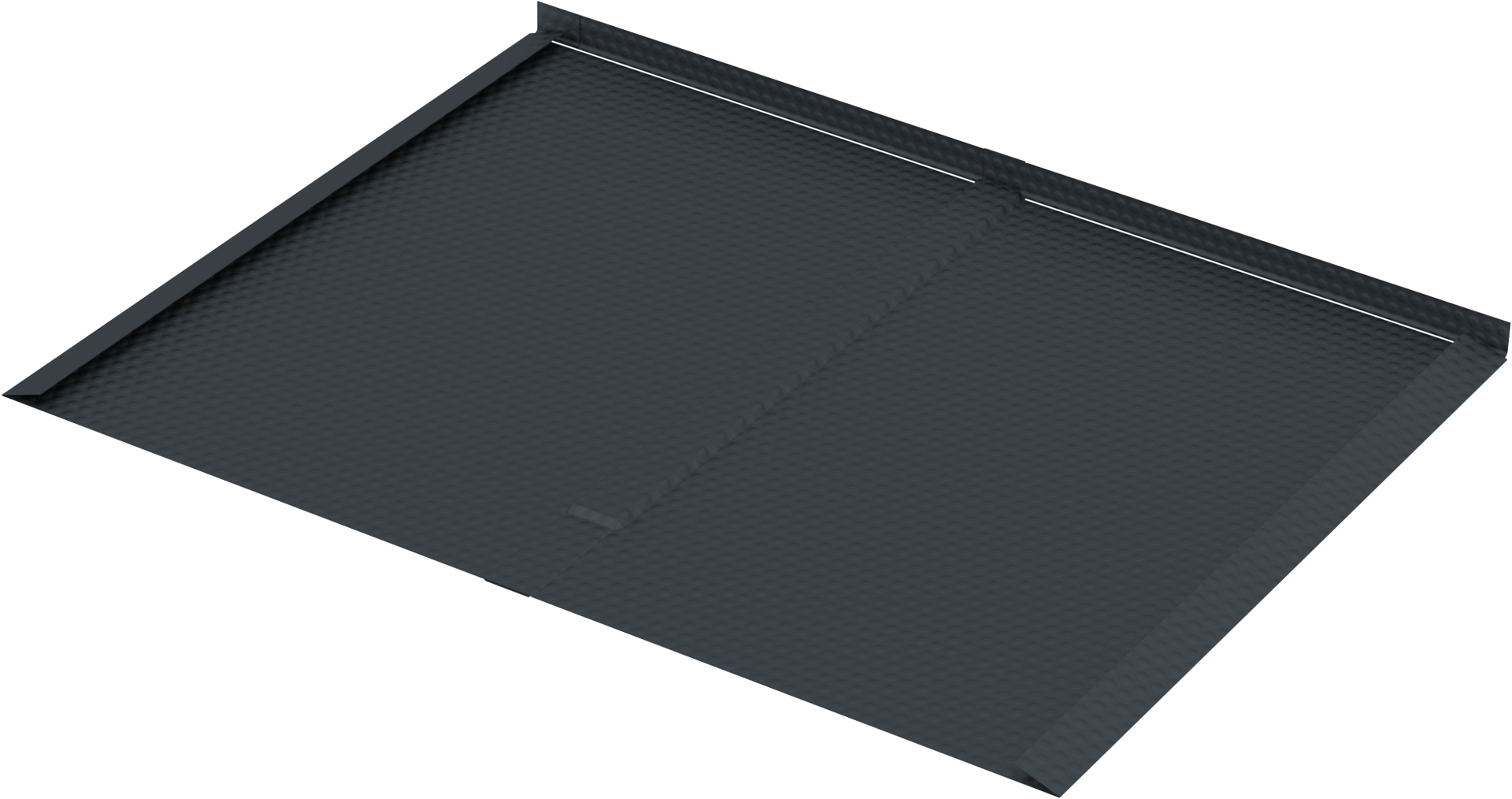

Ziegelersatzplatte Anthrazit

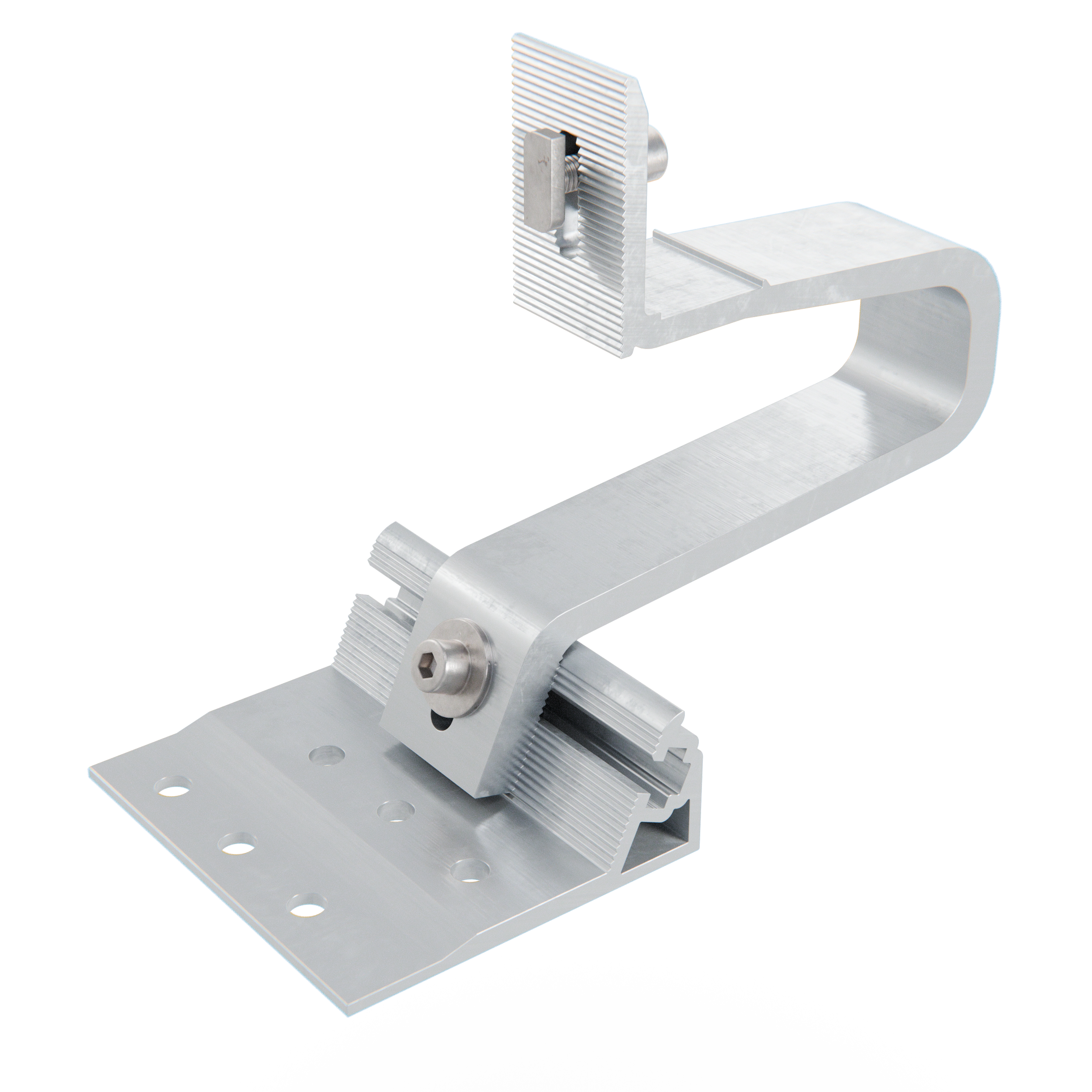

RH AL13

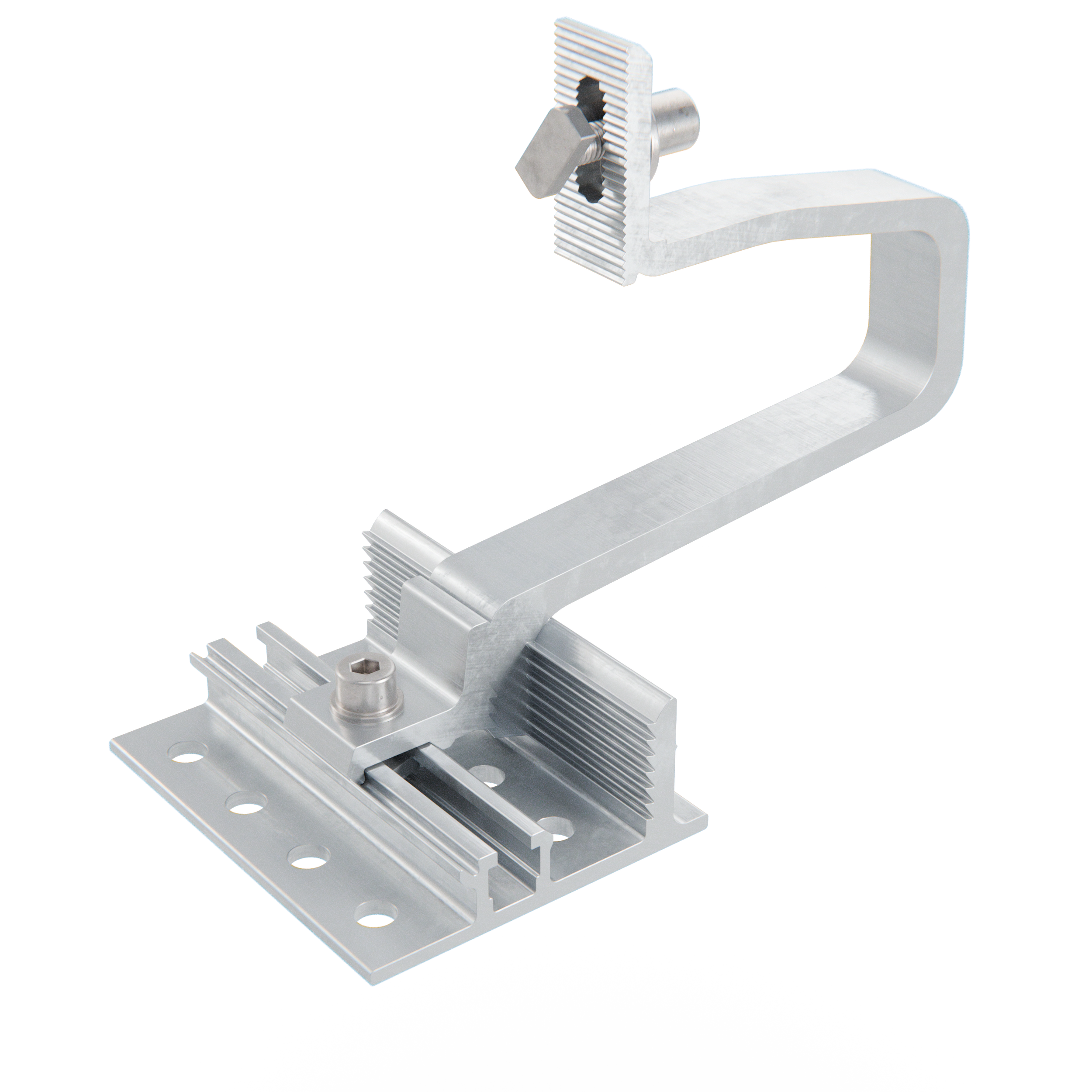

RH RS23 Uni

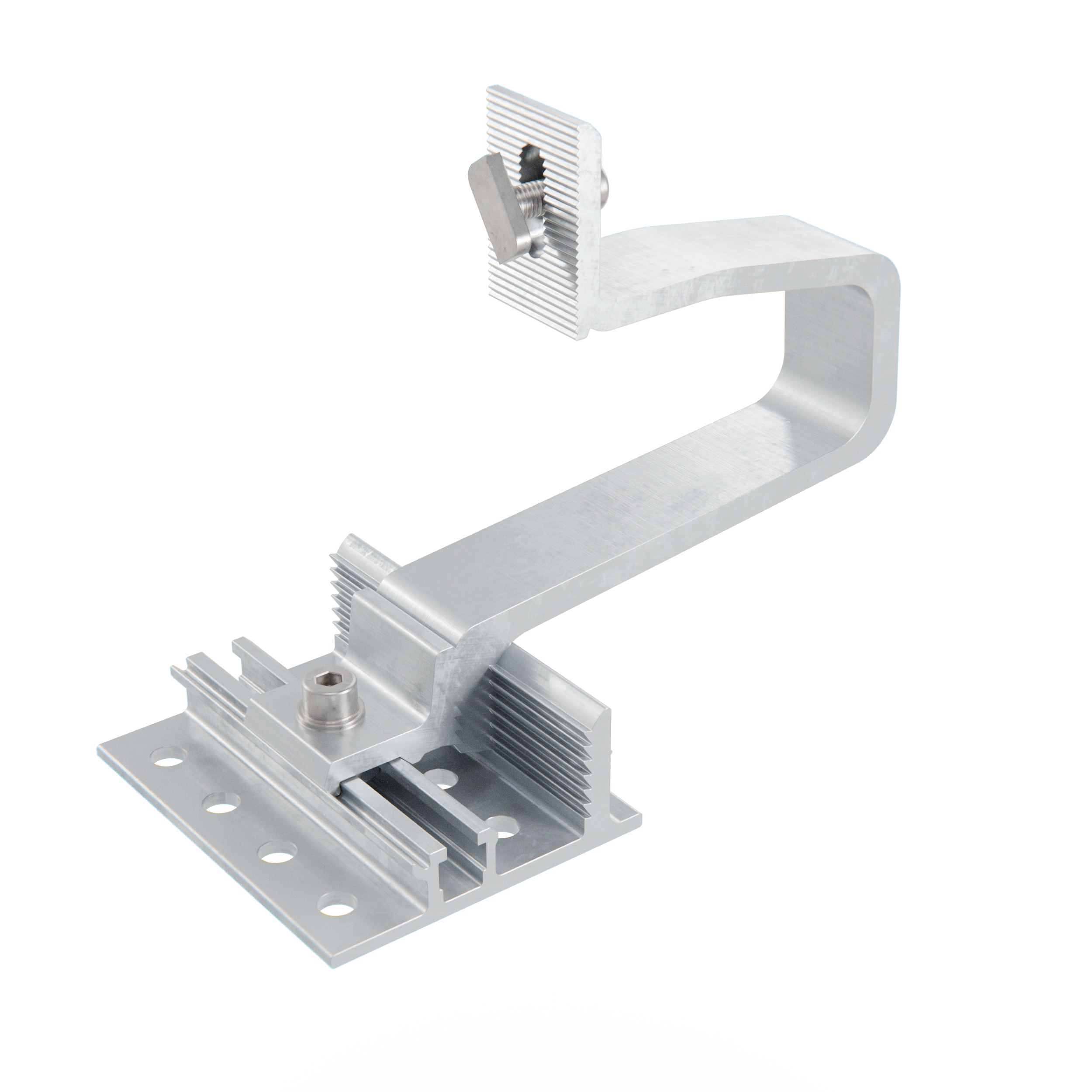

RH RS33 Uni

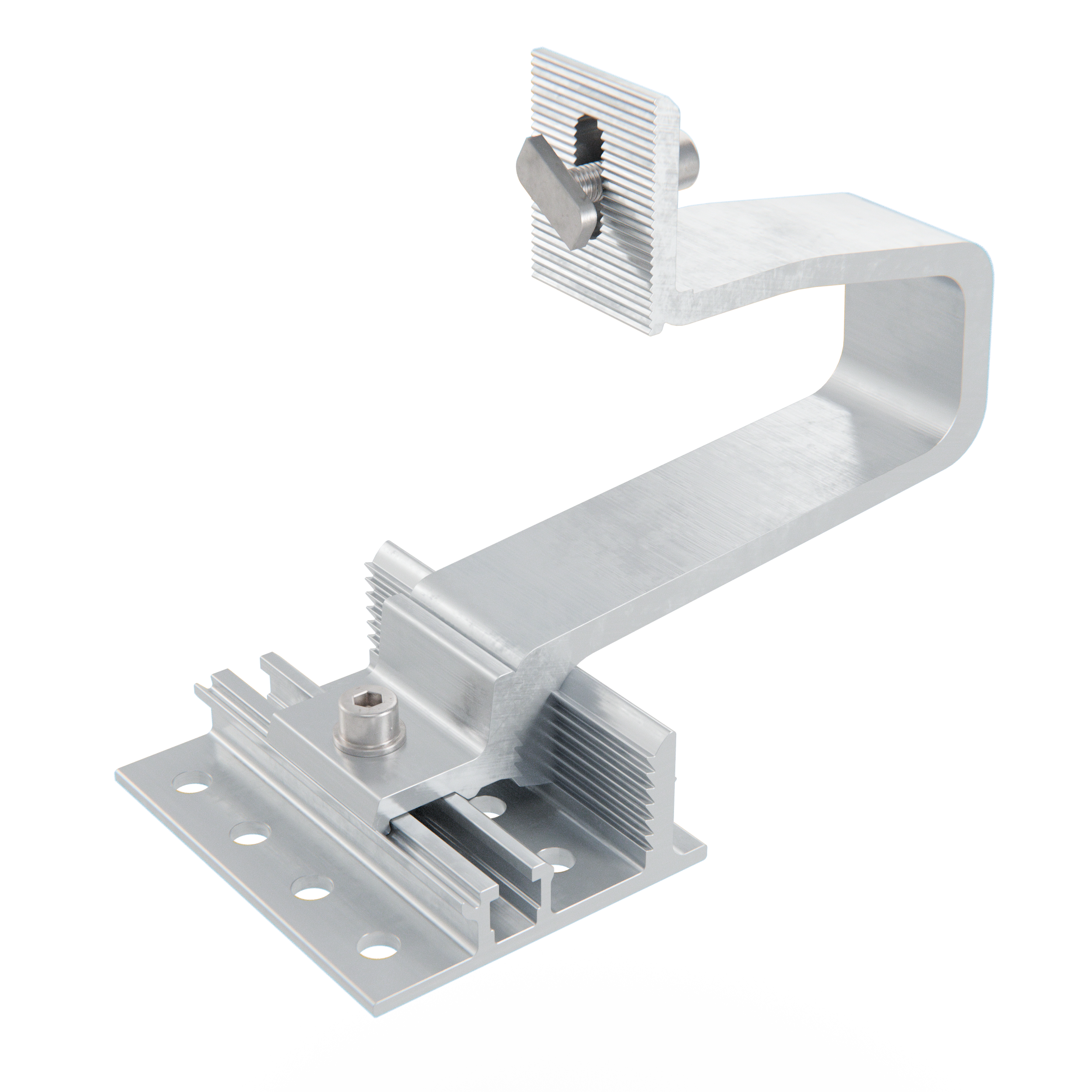

RH RS40 Uni
Ein Sortiment für jedes Ziegeldach.
Drei Achsen für perfekte Flexibilität – unsere Dachhaken verbinden maximale Tragfähigkeit mit kompromissloser Montagegeschwindigkeit
Downloads (demnächst verfügbar)Technisches Datenblatt
Montageanleitung
